称重传感器用胶

一、称重传感器的概念及工作原理

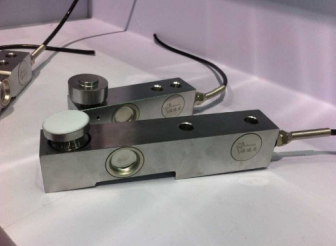

• 什么是称重传感器：

称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置

• 工作原理：

原理上称重传感器就是压力传感器，整体由金属封装，他有一个电涡流触发绕组和一个传感器感应电涡流强度，电涡流在其内部，金属受压后形变，涡流就发生变化，放大后就能读到数据。

3常见称重传感器：

称重传感器按转换方法分为光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阻应变式等8类，以电阻应变式使用最广。我们以电阻应变式称重传感器为例，来跟大家分享称重传感器的工作原理及用胶点。

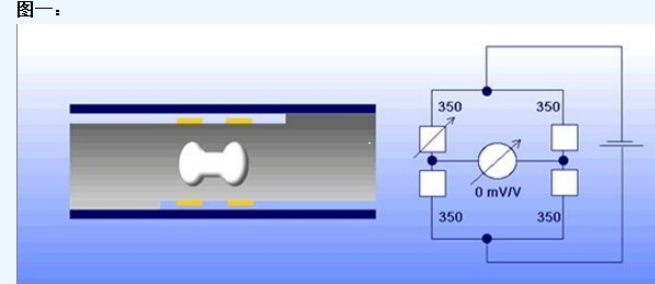

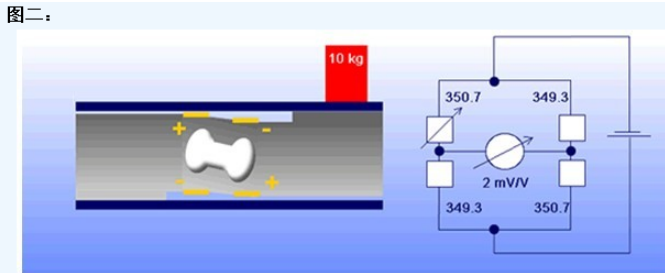

（图一、图二）电阻应变式称重传感器工作原理图

电阻应变式传感器是一种用金属弹性体作为弹性元件通过粘贴在弹性体敏感部位的电阻应变计组成惠斯通电桥，并在外加电源的激励下可以将力转换为电信号的测量装置。通常，弹性体和应变片通过多种方式来结合，例如，外壳，密封部件等来保护应变片。

电阻应变式传感器主要由弹性体、应变计、惠斯通电路、补偿电路、电缆线、胶粘剂和密封材料等几部分组成。

二、称重传感器常用材料

称重传感器性能的好坏很大程度上取决于制造材料的选择。称重传感器材料包括以下几个部分：应变片材料、弹性体材料、贴片黏合剂材料、密封胶材料、引线密封材料和引线材料。

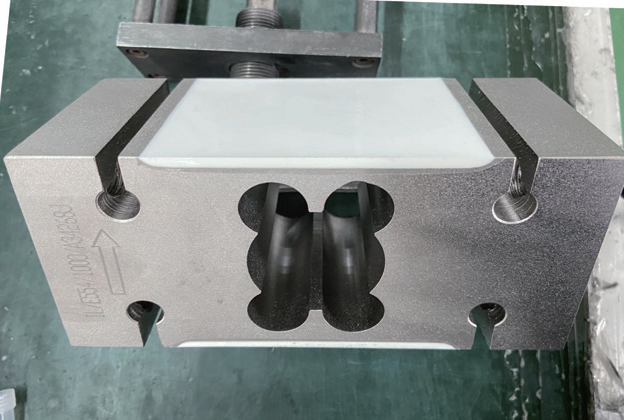

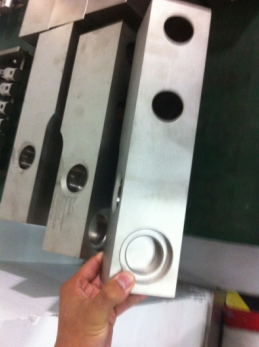

1.弹性体材料

2. 应变片材料

3. 贴片黏合剂材料

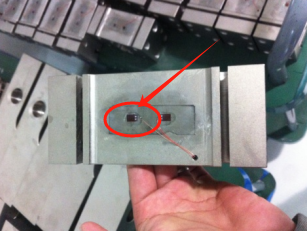

贴片黏合剂是把应变片和弹性体牢牢固定在一起，使它们产生的形变永远一致。由此可见，贴片黏合剂也是一个重要部件。21世纪初，使用叫多的贴片黏合剂是双组分高分子环氧系列黏合剂。21世纪初，它的性能与它自身的纯度、混合方式、储存时间、固化方式、固化时间等关系很大，在使用之前按要仔细看它的详细介绍。

4. 密封胶材料

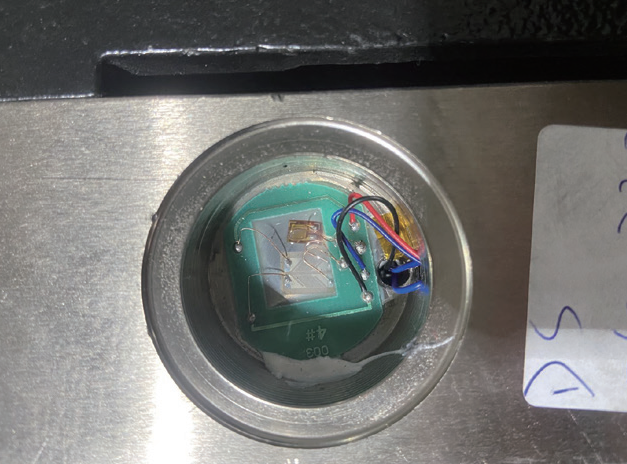

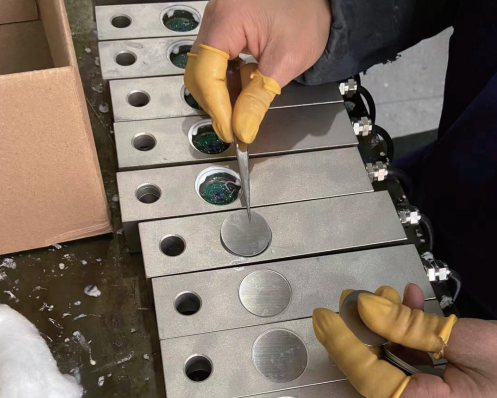

早期的称重传感器密封都采用密封胶，后来由于制造技术的发展，用焊接技术可以提高极大传感器的稳定性和使用寿命。虽然21世纪初很多采用了焊接技术，但是某些重要部位还需涂抹一些密封胶。密封胶一般都采用硅胶，硅胶具有稳定性好的优点，可以防潮、防腐蚀，绝缘性能也非常好。

5.引线密封和引线材料

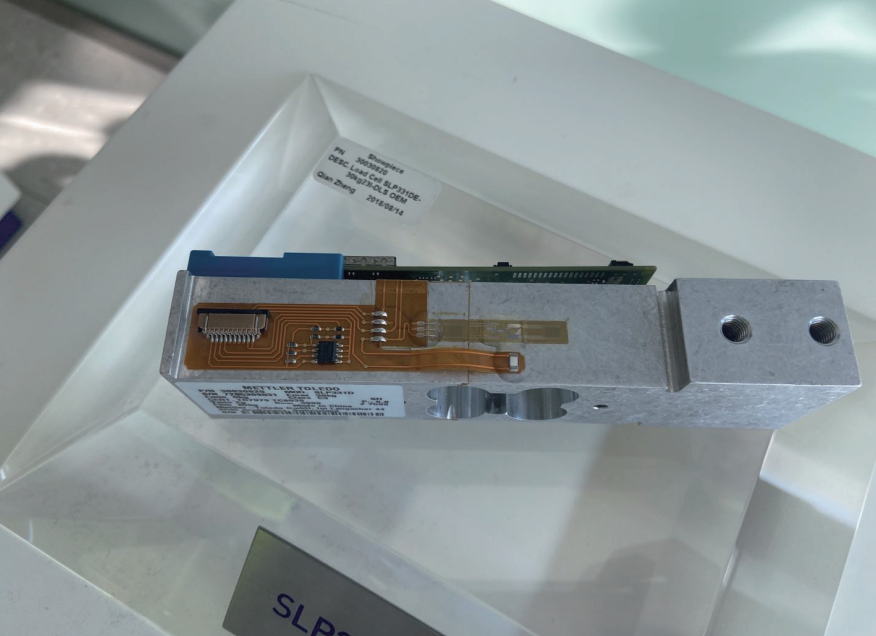

传感器输出引线如果不固定的话，会发生损坏或松动，导致信号不稳定或没有输出。21世纪初传感器输出都采用连接器的方式，连接器的材质和紧固力度也会给输出带来影响。最好采用连接器跟密封胶配合使用。内部引线也需要固定，防止其到处移动。引线的质量也很重要，其材质性能从高到低的排列顺序依次为镀银、铜线和铝线。如果周围高频信号、无线电波干扰严重的话，还需采用屏蔽电缆；在腐蚀性环境和易燃易爆场合则需要采用防腐防阻燃和防爆电缆，外加套管进行保护。

三、称重传感器常用胶黏剂
