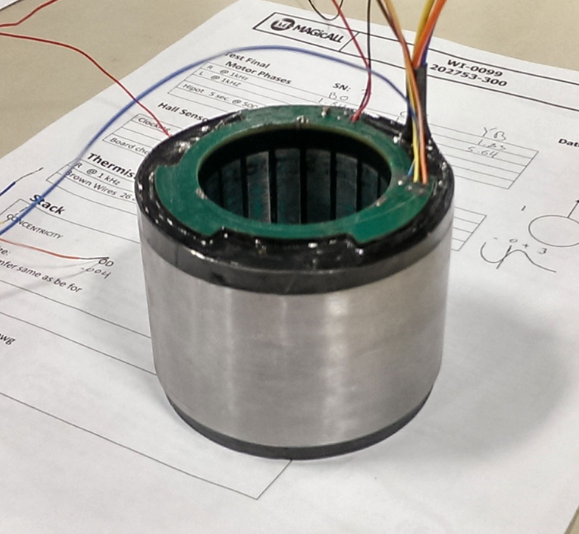

电机灌封胶在完全固化后出现“变软”现象，是电子、电机行业中比较常见的工艺和产品问题之一。这种异常现象可能会直接影响电机内部元器件的固定、防护效果，进而影响电机的寿命和性能。那么，导致灌封胶完全固化后“变软”的原因较为复杂，通常涉及原材料、工艺操作、固化条件、设计选型等多个方面。下面易立安从多个角度详细解析其成因。
一、灌封胶完全固化后变软的常见原因
1. 配比不准确
- 原因：
- 双组分灌封胶（如AB胶）在混合时比例不准确，导致反应不完全，交联密度不足。
- 比如2:1的配比被错误混成1.8:1或2.2:1，都会影响最终固化效果。
- 表现：
- 胶体固化外观正常，内部仍偏软，甚至有粘性或“弹性过大”。
- 解决办法：
- 严格按照规定比例进行称量。
- 使用自动化混合设备，避免人为误差。
2. 固化温度或时间不足
- 原因：
- 部分灌封胶需要一定温度或时间完全固化（如室温+烘烤体系），若未达到完全反应所需条件，会出现表硬内软现象。
- 表现：
- 刚脱模时硬度正常，但放置一段时间后，软化或表面“出汗”。
- 解决办法：
- 延长固化时间，确保反应完全。
- 按照厂家建议的温度、时间固化，如“室温固化24h + 80℃ 4h”。
3. 环境湿度影响（对水敏感材料如聚氨酯PU）
- 原因：
- 聚氨酯类灌封胶对水敏感，湿度大导致交联反应异常，生成气泡或软化产物。
- 表现：
- 内部生成大量气泡，胶体松软，有异味。
- 解决办法：
- 控制施工现场湿度，通常要求低于50%RH。
- 采用防水稳定型PU胶。
4. 胶体本身反应不完全（储存问题）
- 原因：
- 胶水本身失效，如储存时间超期、包装漏气导致组分预聚反应或失效。
- 表现：
- 使用未久，固化慢或不固化，固化后软化。
- 解决办法：
- 更换新鲜胶料，检查生产日期，确保在保质期内使用。
- 开封后尽快用完，避免吸湿老化。
5. 设计问题：选型不匹配
- 原因：
- 选用了低硬度、柔性材料，但实际工作环境要求高硬度、高机械强度。
- 表现：
- 胶体虽固化正常，但达不到使用强度，表现为“软”。
- 解决办法：
- 选用合适的灌封胶种类，如硅胶（柔软）→换用环氧（高硬度）。
- 明确电机工作环境需求，匹配合适材料。
6. 添加剂干扰（填料或阻燃剂过多）
- 原因：
- 在配胶过程中人为添加过多填料、阻燃剂、颜料等，影响交联反应。
- 表现：
- 胶体固化均匀但硬度不足，强度低。
- 解决办法：
- 按厂家建议比例添加，不随意调整配方。
二、电机灌封胶变软的具体案例分析
| 原因分类 | 详细描述 | 可能后果 | 应对方案 |
|---|---|---|---|
| 配比问题 | AB比例误差 | 固化不完全，内部软化、发粘 | 使用自动化计量混合设备 |
| 固化条件不足 | 温度、时间不够 | 表硬内软，后期变软 | 延长固化时间或加温辅助固化 |
| 环境湿度影响 | 吸湿反应异常 | 内部气泡，结构疏松 | 控制湿度，选防水型胶 |
| 胶料储存失效 | 超期或吸湿 | 反应迟钝，硬度低 | 确保新鲜材料，密封保存 |
| 选型不当 | 胶种硬度低 | 无法承受工作应力 | 重新选型，明确工况需求 |
| 添加剂干扰 | 阻燃剂、填料超标 | 交联不足，软化 | 严格按比例添加，避免自行调整 |
三、灌封胶后期变软的检测与确认方法
| 检测方法 | 描述 | 判断依据 |
|---|---|---|
| 硬度检测 | 使用邵氏硬度计测试 | 与标准硬度值比较 |
| 断裂试验 | 裁样拉伸 | 判断胶体强度、韧性 |
| 热稳定性测试 | 高温暴露后检测硬度变化 | 判断热软化情况 |
| 化学分析 | 红外光谱、GC-MS分析残余单体 | 确认是否反应不完全 |
四、避免电机灌封胶固化后变软的对策总结
- 严格控制配比：采用自动化设备，避免人工配比误差。
- 规范固化工艺：按产品说明控制固化温度、湿度、时间。
- 优化存储与使用：
- 避免超期、潮湿、光照储存。
- 胶料开封后密封保存，尽快使用。
- 精准选型：
- 根据电机功率、工作温度、机械应力选硬度、粘接性、耐温性匹配的胶种。
- 控制添加剂：
- 不随意加阻燃剂、颜料等，确保胶料反应完全。
五、总结
电机灌封胶完全固化后出现变软现象，背后原因复杂且具有多重性，既可能是材料本身的问题，也可能源于不规范的操作、储存、环境等因素。企业在大规模生产过程中，应从原料采购、过程控制、最终检测三个环节建立严格标准，避免由胶体性能异常引发的电机故障。
© 2025. All Rights Reserved. 沪ICP备2023029890号
沪ICP备2023029890号
